進口英標隔膜閥
品牌：美國威盾VTON
隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
英標隔膜閥的特點如下:
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1.采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2.受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3.隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
英標隔膜閥主要零件材料:
|
名稱 |
材料 |
|
閥體 |
J型：灰鑄鐵/硬橡膠 W型：灰鑄鐵 |
|
閥蓋 /閥瓣/手輪 |
灰鑄鐵 |
|
隔膜 |
天然橡膠 |
|
閥桿 |
碳鋼 |

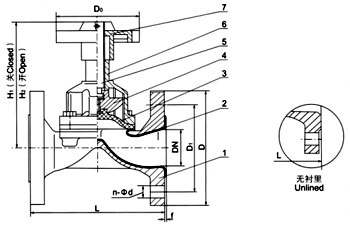

英標隔膜閥主要外形尺寸和連接尺寸 （mm）
|
公稱通徑 （DN） |
公稱壓力（MPa） |
工作壓力 （MPa） |
L |
D |
D1 |
Z-Φ |
f |
H1 |
H2 |
D0 |
重量 （Kg） |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
90 |
99 |
75 |
2.5 |
|
20 |
117 |
105 |
75 |
4-14 |
2 |
93 |
103 |
75 |
3 |
|
25 |
127 |
115 |
85 |
4-14 |
2 |
100 |
112 |
85 |
4 |
|
32 |
146 |
140 |
100 |
4-18 |
2 |
127 |
144 |
120 |
6.5 |
|
40 |
159 |
150 |
110 |
4-18 |
2 |
136 |
156 |
120 |
7.5 |
|
50 |
190 |
165 |
125 |
4-18 |
2 |
151 |
177 |
120 |
10 |
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
183 |
213 |
165 |
16 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
198 |
273 |
230 |
23.5 |
|
100 |
305 |
220 |
180 |
8-18 |
2 |
266 |
320 |
280 |
34 |
|
125 |
356 |
250 |
210 |
8-18 |
3 |
319 |
386 |
280 |
44 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
380 |
453 |
368 |
67.5 |
|
200 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
506 |
626 |
400 |
141.5 |
|
250 |
635 |
395 |
350 |
12-22 |
3 |
598 |
734 |
500 |
229 |
|
300 |
0.4 |
749 |
445 |
400 |
12-22 |
3 |
698 |
778 |
560 |
321 |
|
350 |
749 |
505 |
460 |
16-22 |
3 |
723 |
883 |
560 |
360 |
|
采用標準 |
設計制造： BS5156結構長度：BS5156（短結構）法蘭：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6 |
|
